| модел | величина платформе | укупна величина | висина | тежина | Максимални радни радијус | нето тежина |
| ТГЗ-8 | 1200*800 | 5200*1585*1900 | 8m | 200КГ | 4.5M | 1500кг |
| ТГЗ-10 | 1200*800 | 5400*1665*1900 | 10m | 200КГ | 5M | 1700кг |
| ТГЗ-12 | 1200*800 | 6400*1665*1900 | 12m | 200КГ | 6M | 2000кг |
| ТГЗ-14 | 1200*800 | 6200*1730*2100 | 14m | 200КГ | 8.5M | 2350кг |
| ТГЗ-16 | 1200*800 | 7000*1730*2200 | 16m | 200КГ | 9M | 2600кг |
| ТГЗ-18 | 1200×800 | 7100×1850×2260 | 18m | 200КГ | 10 | 4300кг |
| ТГЗ-20 | 1200×800 | 7700×1850×2260 | 20m | 200КГ | 12M | 4450кг |

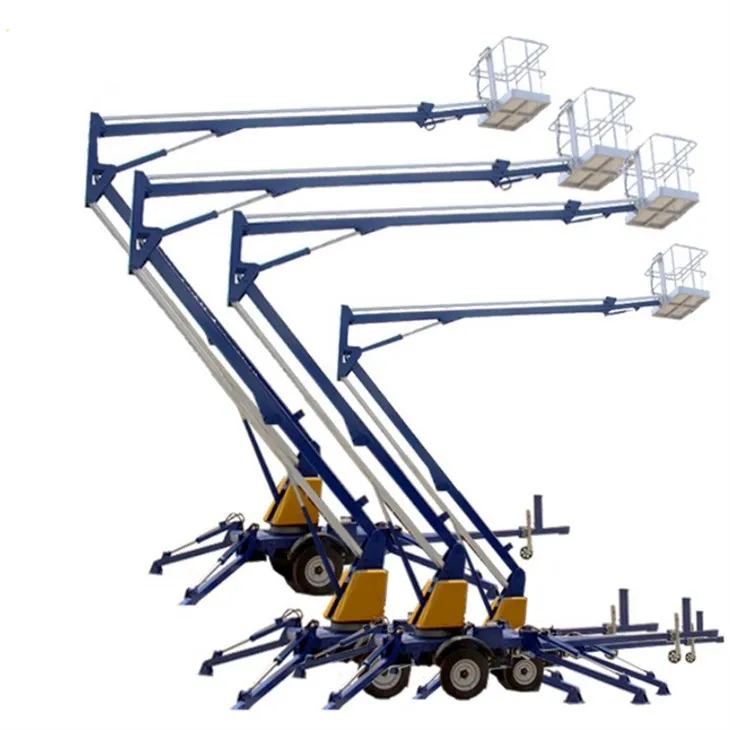

Вучна зглобна дизалица – објашњење ротације и механизма за подизање
A Вучна зглобна дизалица, такође познат као арадна платформа са приколицом{0}}, је веома разноврсна машина за подизање дизајнирана за рад на висини у грађевинарству, одржавању објеката, сечењу дрвећа и комуналним инсталацијама. Његова компактна структура приколице омогућава да се лако транспортује возилима, док њен зглобни систем крака омогућава руковаоцима да дођу до сложених радних положаја.
Кључне техничке карактеристике ове машине леже у њеномхидраулични систем за подизање и механизам за окретање, који заједно омогућавају платформи да се креће вертикално, хоризонтално и око препрека са прецизношћу.
Систем за подизање зглобне гране
Покрет подизања вучне дизалице се првенствено постиже преко авише{0}}конструкција зглобне гране коју покрећу хидраулични цилиндри. Овај дизајн омогућава да се платформа несметано креће у више праваца.
1. Главни механизам за подизање гране
Тхеглавни бумје повезан са постољем грамофона преко-тешке шарке. Авелики хидраулични цилиндар за подизањесе поставља између шасије и крака.
Када хидраулична пумпа доводи уље под притиском:
Тхехидраулични цилиндар се продужава, гурајући стрелу према горе.
Тхестрела се окреће око шарке базе, подижући целу руку.
Када се цилиндар увлачи, стрела се постепено спушта.
Овај механизам се претварахидраулично линеарно кретање у ротационо кретање подизања, омогућавајући стрели да постигне стабилну елевацију уз задржавање структуралне крутости.
2. Секундарна зглобна грана
Изнад главног крака је асекундарна зглобна рука, што повећава флексибилност и радни домет.
Овај одељак користи додатнузглобни хидраулични цилиндарто:
Подешаваугао између главне и горње гране
Омогућава платформи дадосезите препреке као што су кровови, опрема или гране дрвећа
Побољшава тачност позиционирања током рада из ваздуха
Зглобна структура омогућава машини да ради„горе-и-покрети, што није могуће са равним телескопским лифтовима.
3. Систем нивелисања платформе
Да би се осигурала безбедност руковаоца, радна корпа остаје хоризонтална током подизања. Ово се постиже кроз амеханички или хидраулични систем{0}}самонивелирајућих спона.
Систем аутоматски прилагођава угао платформе како се грана помера, обезбеђујући да платформа оператера останестабилан и раван на свим висинама.
Хидраулични ротациони (окретни) систем
Још једна критична функција дизалице за вучу јехоризонтална ротација, што омогућава да грана покрије широку радну површину без померања шасије.
1. Механизам окретања грамофона
Склоп крака је монтиран на аротирајући грамофонкоји се налази на врху шасије. Грамофон је повезан са рамом преко аокретни лежај(покретни прстен).
Ротацију покреће:
A хидраулични мотор
A пужни или планетарни редуктор
A окретни зупчаник
Када хидраулични мотор ради, он покреће мењач, који ротира окретни прстен и омогућава да се читава конструкција гране окреће око вертикалне осе.
2. 360-Непрекидна ротација у степену
Већина вучних дизалица је дизајнирана за постизањеКонтинуирана ротација од 360 степени, пружајући широк радни радијус без поновног позиционирања машине.
Ово значајно побољшава ефикасност у апликацијама као што су:
Одржавање екстеријера зграде
Инсталација осветљења
Обрезивање дрвећа
Одржавање складишта
Хидраулични систем напајања
Покрете подизања и ротације покреће акомпактни хидраулични агрегат, што обично укључује:
Електромотор или бензински мотор
Хидраулична пумпа
Резервоар нафте
Регулациони вентили
Хидраулична црева и цилиндри
Оператер контролише кретање гранеконтролне полуге или електронске џојстике, који регулишу проток хидрауличког уља до сваког актуатора.
Овај хидраулични систем обезбеђује:
Глатко кретање подизања
Прецизно позиционирање
Стабилан рад на високој надморској висини
Систем стабилизације
Пре почетка дизања, машина се мора стабилизовати помоћучетири хидраулична потпорња.
Ови потпорници:
Испружите напоље од шасије
Повећајте површину базе за подршку
Поравнајте машину на неравном терену
Једном распоређени, они осигуравају да дизалица гране останеструктурно стабилан током подизања и ротације.
Предности вучених зглобних дизалица
A вучна зглобна дизалицануди неколико предности у поређењу са другим радним платформама:
Једноставан транспорт стандардним возилима
Флексибилна зглобна грана за уклањање препрека
Ротација од 360 степени за велику радну покривеност
Компактно складиштење и ниски трошкови транспорта
Поуздан хидраулични систем за подизање
Због ових предности, дизалице са носачима{0}}на приколици се широко користеграђевинарство, одржавање објеката, комунални инжењеринг и уређење пејзажа.
